本用户手册篇幅较长,包括六个章节,简介、入门指南、固件烧录、串口配置、WIZ120SR引脚分配和尺寸以及演示和测试。我们也将分四部分进行介绍,这一篇里先介绍第一章,简介部分。希望对大家有所帮助。



1.简介

WIZ120SR模块是具有2个端口的网关模块,负责将串口协议转换成TCP/IP协议。该模块连接到具有RS-232串口的现有设备后,通过基于以太网和TCP/IP协议的网络,实现对设备的远程测量和远程管理。也就是说,WIZ120SR模块是一个协议转换器,将串口设备发送的数据作为TCP/IP数据类型发送,反之亦然。

1.1主要特征



l  直接连接到串口设备

–简单快速的添加网络功能

–可提供固件定制服务

l  支持2端口串口

l  使用W5100全硬件芯片解决方案确保系统的稳定性和可靠性

l  提供容易操作的配置工具程序

l  支持PPPoE连接ADSL

l  支持识别码,确保安全性

l  支持串口配置—串口命令简单容易

l  支持10/100Mbps以太网,串口通信速率高达230Kbps

l  支持静态IP、DHCP、PPPoE

l  支持DNS功能

l  RoHS标准



1.2 产品配件(WIZ120SR-EVB模块)

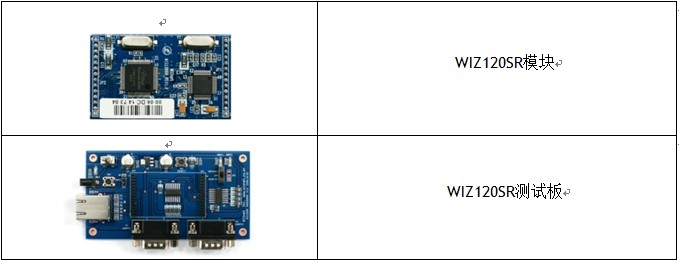

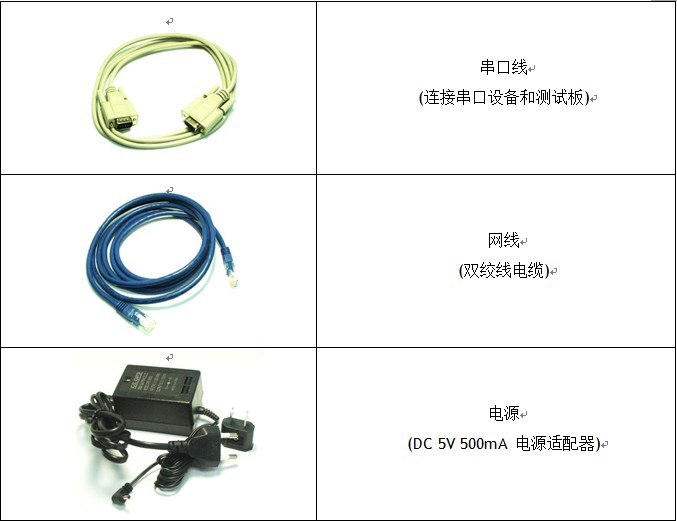

WIZ120SR-EVB 配件

WIZ120SR-EVB 配件

WIZ120SR-EVB 配件



表1. 产品配件

1.3产品规格

1.3.1WIZ120SR模块

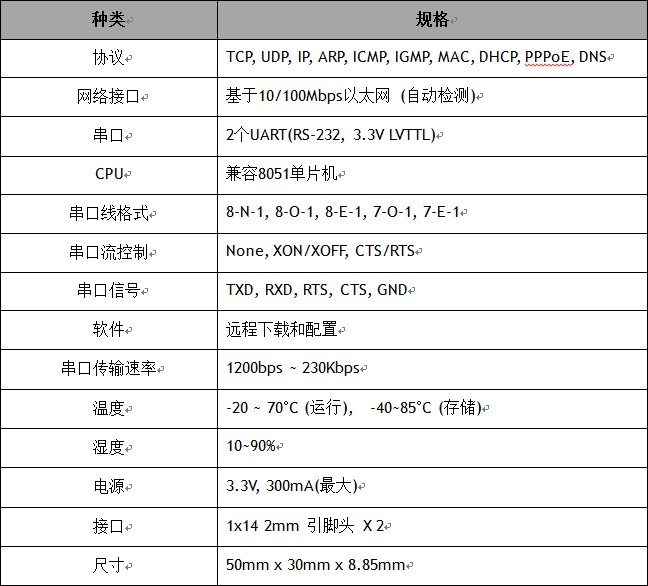

WIZ120SR 模块规格

表2. WIZ120SR模块规格



1.3.2WIZ120SR测试板

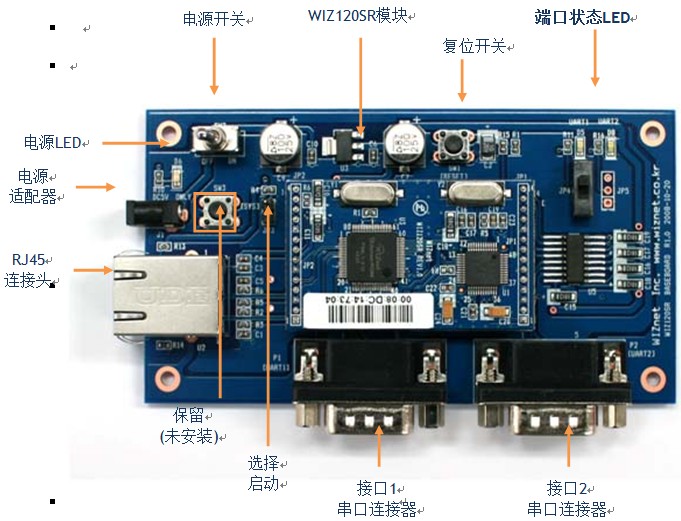

WIZ120SR测试板

图1. WIZ120SR测试板



2.入门指南

2.1硬件安装过程

测试前需要准备WIZ120SR模块和测试版。

步骤1:将WIZ120SR模块插到测试板的插座中。

☞注意WIZ120SR模块的JP1跳线正确连接到测试板的JP1跳线上

步骤2:使用网线连接WIZ120SR测试板的RJ-45接头与以太网集线器或局域网接口。

步骤3:使用RS-232串口线连接WIZ120SR的DB9 jack和串口设备。

步骤4:将5V (500mA) DC电源适配器连接到WIZ120SR测试板。



2.2配置工具

2.2.1网络配置

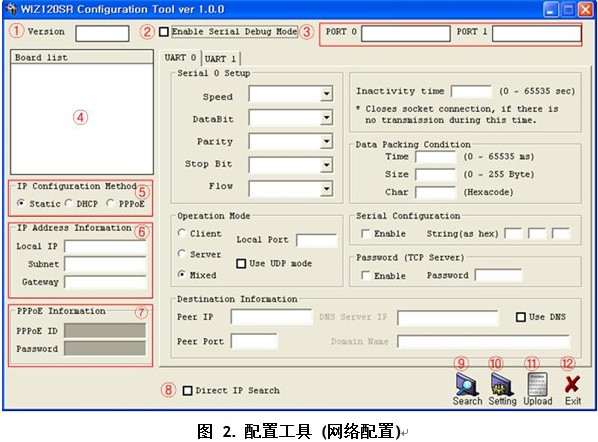

配置工具 (网络配置)

①版本:显示固件版本



②启用串口调试模式:如果启用该模式,可以通过串口终端监视WIZ120SR模块的状态和Socket信息(listen OK、connect fail等等)。该模式下,调试消息可能引起串口设备的操作异常,所以,应该在调试时才使用这种模式。

③连接状态:该区域显示了WIZ120SR模块的UART0和UART1的连接状态。当设备成功连接到WIZ120SR时,就会显示“Connected”信息。



④开发板列表:如果单击“Search”按钮,该区域会列出在相同子网下的所有设备的MAC地址。



⑤IP配置方式:选择IP配置模式(静态IP、DHCP、PPPoE模式)。



– 静态IP:“Static” 选项用于将WIZ120SR设置成静态IP模式。

1. 在‘Board list’中选择想设置成静态IP模式的模块的MAC地址。

2. 配置“本地IP、子网掩码、默认网关”的文本框被激活,在这些文本框中输入地址。

3. 单击“setting”按钮应用配置。

注意: 配置PPPoE用户名和密码的文本框在当前模式下被禁用。



– DHCP:选择该选项是用DHCP模式。

1. 在‘Board list’中选择设备的MAC地址。

2. 选中‘DHCP’选项并单击‘Setting’按钮。

3. 选中的模块会从DHCP服务器获取网络信息(从DHCP服务器获取网络信息需要等待一段时间)。

4. 当在‘Board list’中选择了一个开发板后,IP地址、子网掩码和默认网关会显示出来。

如果模块无法从DHCP服务器获取网络信息,IP地址、子网掩码和默认网关会被初始化为0.0.0.0。



– PPPoE:WIZ120SR模块支持PPPoE连接ADSL用户。当在“IP配置方式”下选择PPPoE,就可以编辑PPPoE用户名和密码文本框。

1. 设置PPPoE,需要直接将WIZ120SR模块和电脑相连,并执行配置工具程序。

2. 在“IP配置方式”标签下选择PPPoE,输入用户名和密码。

3. 单击“setting”按钮应用配置。

4. 连接模块到ADSL线路,建立PPPoE连接。

5. 当选中“Enable Serial Debug Mode”时,可以通过串口控制台观察PPPoE的访问状态。

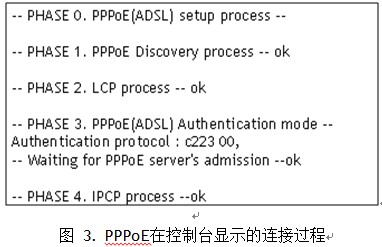

Serial Debug Message when connecting PPPoE

⑥IP地址信息

– 本地IP : WIZ120SR模块的IP地址

– 子网掩码: WIZ120SR模块的子网掩码

– 默认网关: WIZ120SR模块的默认网关

☞如果对本地IP、子网掩码和默认网关信息不太熟悉,可以从网管那得到这些信息。如果IP地址不正确,可能会出现IP冲突或网络问题。



⑦PPPoE用户名/密码:当选择了‘PPPoE’模式,应该输入网络服务提供者(ISP)提供的用户名和密码。



⑧直接IP搜索

直接IP搜索可用于搜索不同子网下的WIZ120SR模块。如果选择中了直接IP搜索方式,配置工具就会使用TCP搜索模块,而不使用UDP广播方式。因此,搜索前需要输入模块的网络信息,例如IP地址、子网掩码和默认网关。

当选中了直接IP搜索方式,需要输入IP地址的区域就被激活。在该区域下,输入模块的IP地址,并单击“Search”按钮。

☞如果模块的网络信息无效,那么直接IP搜索方式就无法使用。这种情况下,必须使用PING测试检查模块与WAN或NAT区是否建立了连接。如果未建立连接,需要重新连接到其中一个或两个,再重新尝试直接IP搜索方式。

⑨搜索

搜索功能用于搜索同一局域网下的所有现有的模块。使用UDP广播方式,可以搜索到同一子往下的所有模块。

搜索到的模块会在“Board list”中以MAC地址的形式显示出来。



⑩设置

这个功能用于应用配置。

当从“Board list”中选择MAC地址后,会显示WIZ120SR模块的默认值。可以更改配置并单击“Setting”按钮应用配置,模块会重新初始化并保存修改后的配置。

可以通过以下步骤更改配置。

在“Board list”中选择想要更改配置的设备的MAC地址;

根据需求更改配置;

单击“Setting”按钮应用配置;

模块会通过重新启动程序重新初始化;

如需验证更改,请单击‘Search’按钮并观察新配置。



⑪烧录

固件会通过网络进行烧录。

更多固件烧录程序的信息,请参考“第三章. 固件烧录”。



⑫退出: 关闭配置工具程序窗口。
