本用户手册篇幅较长,包括六个章节,简介、入门指南、固件烧录、串口配置、WIZ120SR引脚分配和尺寸以及演示和测试。我们将分四篇博文进行介绍,前三篇里介绍了共四章的内容。最后一篇里我们将与大家分享五六章WIZ120SR引脚分配和尺寸以及演示和测试的部分,希望对大家有所帮助。

第三篇在这里:WIZ120SR用户手册(版本 1.0)(三)

5.WIZ120SR引脚分配和尺寸

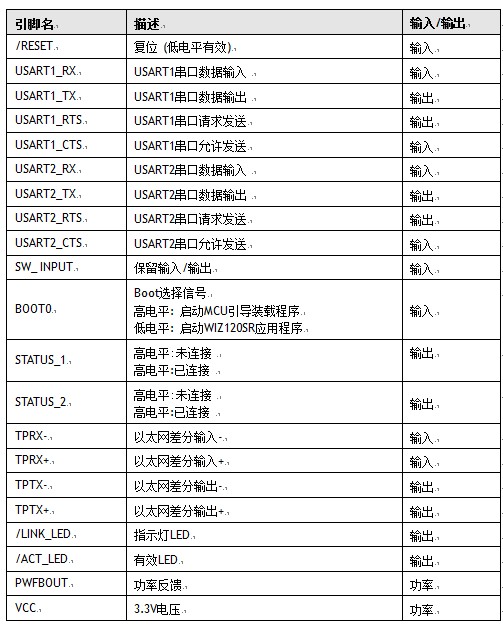

WIZ120SR 引脚分配

WIZ120SR 引脚分配

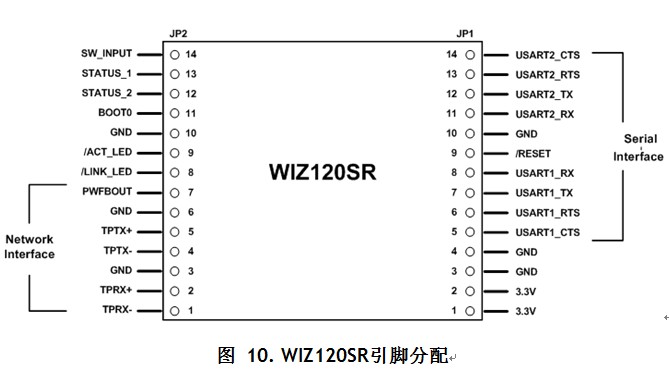

10.WIZ120SR引脚分配

  1. 所有的信号电平是3.3V
  2. 为了正确操作,高电平信号必须用1.2usec
  3. 状态引脚‘Connected’表示WIZ120SR的TCPSocket成功连接到远程系统。
  4. /LINK_LED(引脚指示灯)用于检查以太网电缆是否连接上。





6. 演示和测试

本章,我们为您提供程序测试WIZ120SR的功能,测试环境如下所示。

硬件

  • 具有RS-232串口的电脑
  • WIZ120SR和WIZ120SR底板
  • 网线(连接电脑和WIZ120SR局域网接口)
  • 串口线(连接电脑的COM口和WIZ120SR的串行数据口)

软件

  • WIZ120SR配置工具
  • 超级终端程序(或其他串口终端程序)

1.

  • 使用串口线连接电脑和WIZ120SR底板。
  • 使用网线连接电脑和WIZ120SR底板。
  • 给WIZ120SR测试板供电。

2. (WIZ120SR配置设定)

  • 单击配置工具中的search按钮搜索模块。
  • 选择开发板,配置和修改WIZ120SR的值,单击Setting按钮保存更改。
  • 如果修改成功,系统会显示“Complete setting”信息。

3. (数据传输)

  • 在电脑上执行终端仿真程序(例如HyperTerminal(超级终端))。
  • 设置与WIZ120SR相同的波特率(即配置工具上的值)。

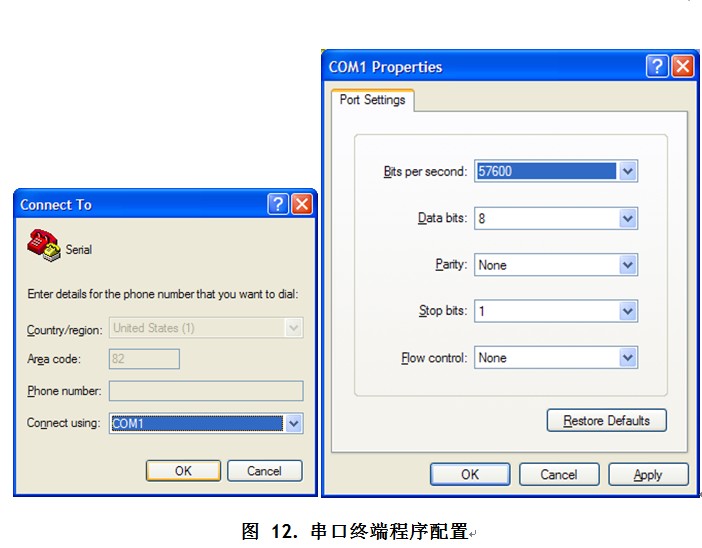

串行终端程序设置



  • 执行另一个终端程序,输入WIZ120SR模块的IP地址和端口。

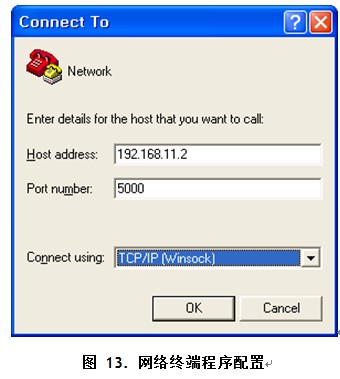

网络终端程序设置

  • 在串口超级终端输入一些字符,例如输入“01234567890”。
  • 确保输入的字符显示在网络超级终端界面。(串口转以太网)。

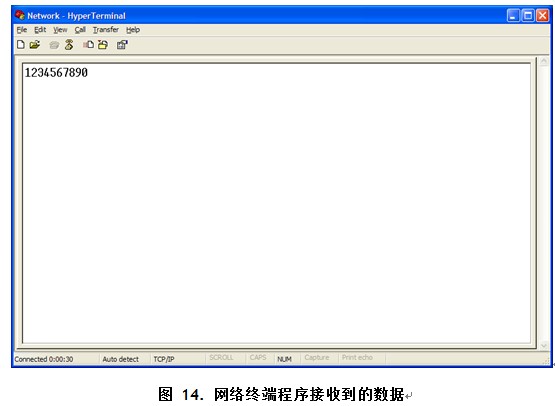

网络终端程序接收到的数据

  • 反之亦然,在网络终端程序上输入任意字符,串口终端程序界面也会显示相同的字符。(以太网到串口测试)。

以上测试也可以在一个简单易用的“设备终端程序”上完成,如下所示是一个设备终端程序的界面。

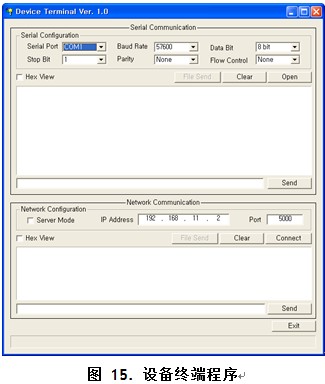

设备终端程序

设备终端程序是整合串口和网络通信于同一个用户界面的程序,对于WIZnet网关模块的测试非常方便。

如图15所示,程序的上半部分用于串口配置,单击“Open”按钮,开启串口通信。

程序下半部分的“网络配置”用于测试TCP客户端模式和TCP服务器模式。如果选中服务器模式,设备终端程序将作为服务器运行,WIZ120SR模块则作为客户机运行。运行设备终端程序的电脑将作为服务器运行,我们需要将电脑的IP设置成模块的服务器IP。如果未选中服务器模式,设备终端程序将作为客户机运行,WIZ120SR模块则作为服务器。在IP地址和端口号字段,请输入WIZ120SR模块的IP地址和端口,并单击“Connect”按钮建立网络通信连接。

当串口和网络终端机建立连接后,在数据输入窗口输入任何字符,并单击“Send”按钮,可以看到数据被发送到另一个窗口。

这样,WIZ120SR用户手册版本1.0就全部介绍完毕了。欢迎大家阅读及评论。
