Wizwiki-W7500开发板简介

WIZnet WIZwiki 开发板是基于WIZnet  MCU  W7500的开发板。 The IOP4IoT W7500 芯片为单芯片解决方案,集成ARM Cortex-M0,128KB Flash 及用于多种嵌入式应用平台的全硬件TCP/IP核,特别适用于物联网领域。使用 WIZwiki-W7500,助您轻松完成原型开发。WIZwiki-W7500与Arduino插板兼容,使用CMSIS-DAP USB 及ISP插针,轻松实现固件写入。

特点

WIZnet  W7500

●    ARM Cortex-M0 Core

●    48MHz, 128KB Flash

●     16KB RAM

●     32KB RAM 用于 TCP/IP – 可扩展至系统 RAM

●    全硬件TCP/IP 核

●     MII 接口

●    ADC (8)

●    GPIO (53)

●    SWD (串行线调试)

●    Timer/PWM

●    UART (3)

●     SPI (2)

●     I2C (2)

外部 Ethernet PHY

●    IC+ IP101GA

●    单串口 10/100 MII/RMII/TP/Fiber 快速以太网收发器

●    自动 MDI/MDIX 功能

●    支持 MDC & MDIO与MAC通信

CMSIS-DAP

●     LPC11U35FHI33/501,  ARM Cortex-M0 Core, NXP

●     Drag-n-drop 编程

●     USB 串口

●     可用C/C++ SDK

连接器

●    Mini  USB接口

●    沉板型 RJ45(带变压器)

●    Arduino 兼容引脚

●     SWD 插针 (1.27mm & 2.54mm)

●    GPIO 插针

●     ISP 插针

ETC

●     5V USB 供电或5V 插针供电

●     2 个系统开关 – RESET SW, BOOT SW

●    RGB LED

●    Micro SD 卡槽

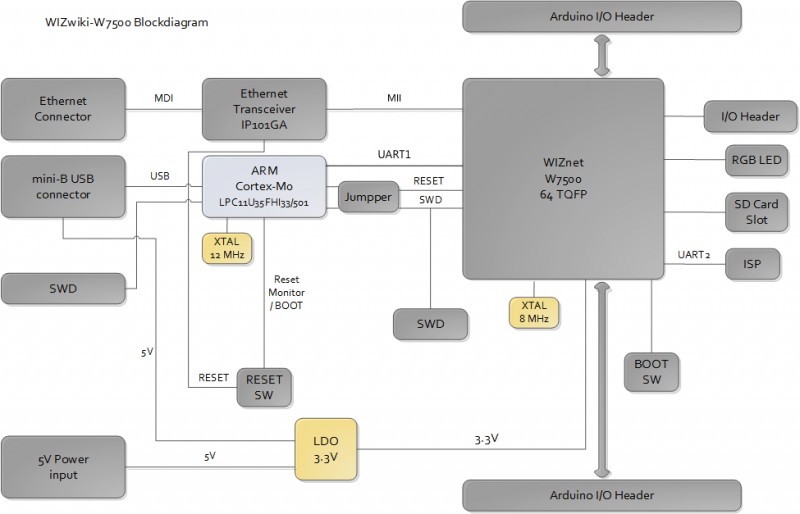

WIZwiki-W7500 方框图

Wizwiki-W7500方框圖

 如何启动WIZwiki-W7500开发板?

当你拿到WIZwiki-W7500开发板时,首先,串口驱动安装及硬件测试是必须的。因为WIZwiki-W7500使用CMSIS-DAP固件写入,并通过W7500上的UART1进行串口通信。

安装串口驱动

通过ARM mbed安装串口驱动,请参考以下链接。

如何安装WIZwiki-W7500串口驱动

硬件自测

WIZwiki-W7500有一个内置默认固件。你可以使用下面的默认固件进行自测。

下载WIZwiki-W7500实例代码

测试序列

1. 将WIZwiki-W7500连接网线,USB线。如果你有一个SD卡,插入SD卡。

2. 在控制面板中运行设备管理器,检查COM端口是否分配到了WIZwiki-W7500上的USB端口上。

3. 按 Reset SW,WIZwiki-W7500上的LED ‘D4’会开启。如果D4关闭,再次按下Reset SW。

<Serial setting>
Baud rate : 115200
Data bits : 8
Parity : None
Stop bits : 1
Flow : None

4.

If you have a SD card,
the state of D4 will turn like this: White => White Blink => Yellow
The following message prints out to the serial port.

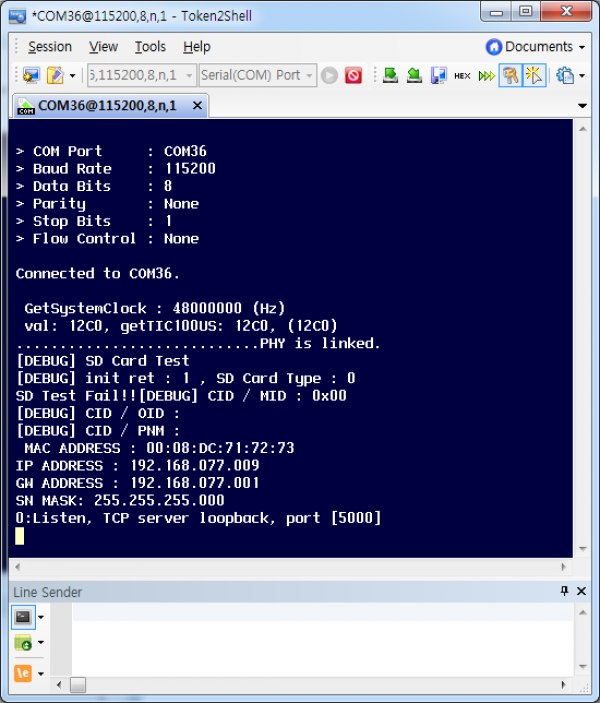

7500硬件测试2



If you do not have a SD card,
D4 of the state will turn like this: White => White Blink => Red
The following message prints out to the serial port.

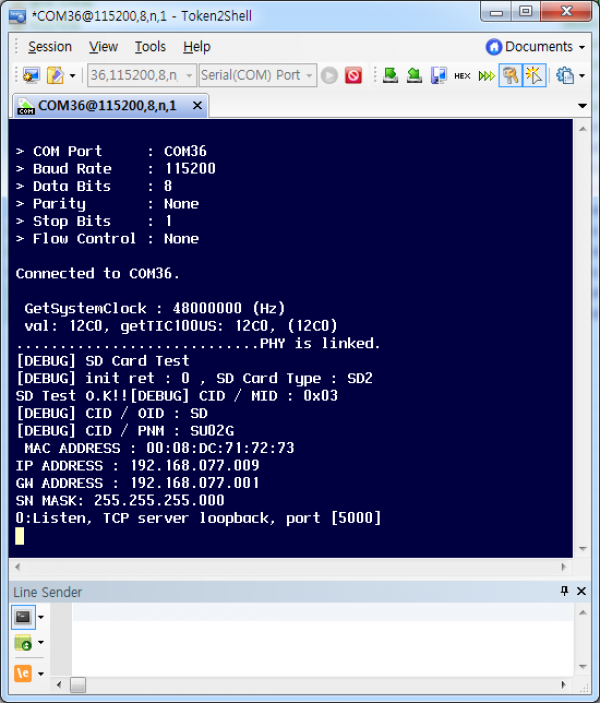

7500硬件测试1



5. 运行一个命令窗口,并推进WIZwiki-W7500的ping测试。

6. WIZwiki-W7500作为loopback服务器运行。

7. 推进ping测试或者用WIZwiki-W7500上的192.168.077.009的IP进行loopback测试。

Necessarily, IP of the PC must also be set to 192.168.077.XXX.

8. 如果都准备就绪,你的WIZwiki-W7500就不会有任何问题了。

硬件测试例程下载



更多信息,请参考:

http://wizwiki.net/wiki/doku.php?id=products:wizwiki_w7500:start
