WizFi360概述
支持802.11b/g/n 2.4G WIFI标准,支持SoftAP/SoftAP + Station模式,最高2Mbps波特率,支持Smartconfig CE/FCC/KC认证,工作温度:-40~85℃
WizFi360是一款高性价比低功耗的工业级WiFi模块,兼容IEEE802.11 b/g/n标准,支持SoftAP、Station以及SoftAP+Station模式,串口波特率最高可达2Mbps,可以满足用户在多种应用场景下使用。
AirKiss是微信硬件平台为Wi-Fi设备提供的微信配网、局域网发现和局域网通讯的技术。开发者若要实现通过微信客户端对Wi-Fi设备配网、通过微信客户端在局域网发现Wi-Fi设备,或者把微信客户端内的音乐、图片、文件等消息通过局域网发送至Wi-Fi设备,需要在硬件设备中集成相应的AirKiss静态库。
目前,AirKiss有两种版本的静态库供开发者自行选择:
Airkiss2.0:支持微信配网和局域网发现
AirKiss3.0:支持局域网发现和局域网通讯
注意事项
对于支持AirKiss微信配网的Wi-Fi设备,用户可以使用微信客户端对该产品进行入网配置。
WIZnet—AirKiss设备是搭配WIZnet-WizFi360使用的,暂时仅支持WizFi360连接。
*注意* 手机与电脑需要要连接同一个WiFi(支持802.11b/g/n 2.4G WIFI标准)
硬件&软件
- 关注“WIZnet微知纳特”微信公众号
- 串口调试工具
- WizFi360模块
操作步骤

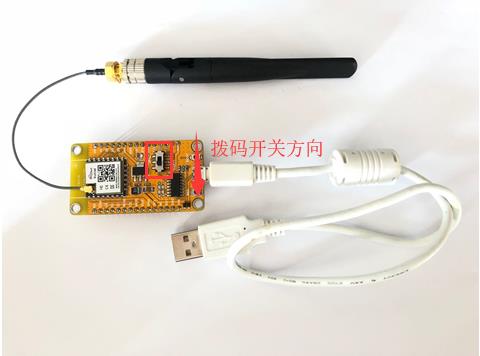

- 将硬件按照【图片】所示连接并上电,将拨码开关按照【图片】所示拨开
- 打开一个串口调试工具(无限制),选择正确的端口,然后打开【open】

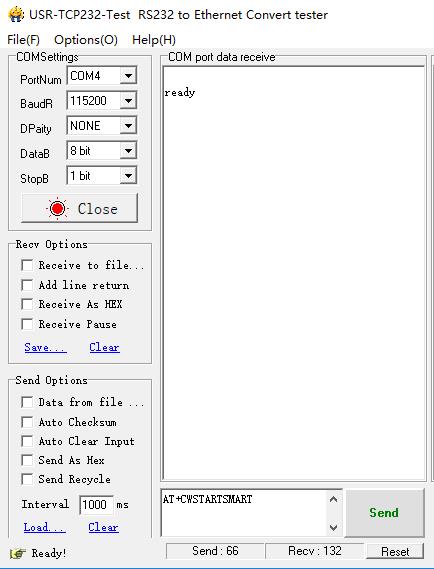

- 打开后按一下模块上的【RST】键,此时串口打印【ready】如下图所示

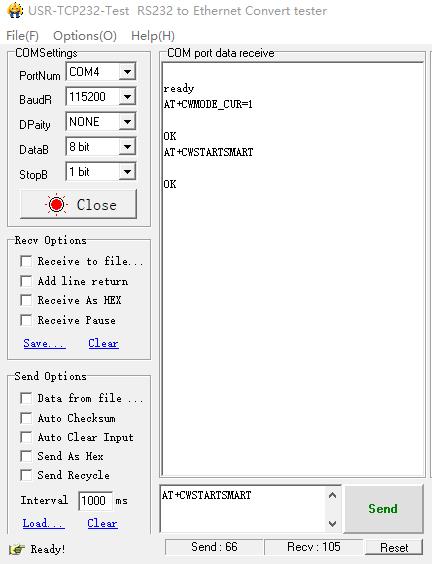

- 在串口调试工具上输入命令【如下图所示】(详细命令请参考WizFi360 AT命令手册)
下载地址:https://www.iwiznet.cn/products/wi-fi/WizFi360/
命令: AT+CWMODE_CUR=1(设置工作模式:Station 模式)
AT+CWSTARTSMART (开始 smartconfig)
具体AT命令请参考:WizFi360AT命令手册(www.iwiznet.cn)

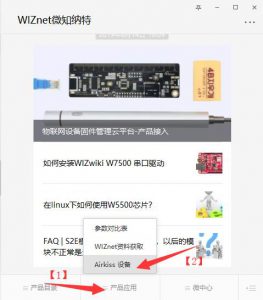

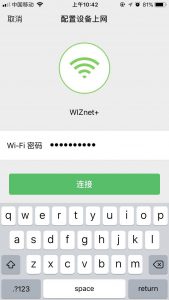

- 打开微信,关注微信公众号“WIZnet微知纳特”,点击‘产品应用’,点击‘AirKiss设备’,跳转到‘配置设备上网’页面后,输入连接WIFI的密码,点击连接,见下图:

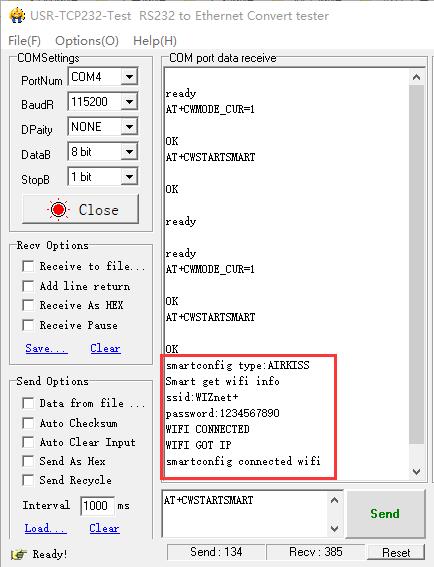

- 配置成功!串口打印出WiFi 【ID】【密码】
此时WizFi360 微信AirKiss配网成功!
感谢阅读!
