WIZnet-W7500S2E系列

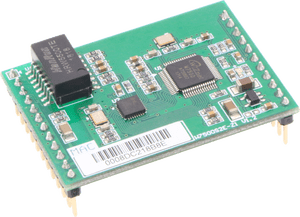

W7500S2E WIZnet公司成立于1998年，是一家无晶圆厂的半导体公司。产品包括iMCU™微控制器，基于独特的专利硬件TCP/IP的互联网处理器，即TOE（TCP/IP卸载引擎）技术专门开发的。针对嵌入式互联网设备，适用于各种以太网络应用。 WIZnet 在全球拥有超过70家代理商，品牌忠诚度高，在香港、韩国、美国、中国等地设有办事处提供技术支援和产品营销。 之前我们一起了解了W5500S2E系列，现在我们一起开展关于W7500S2E系列的探秘之旅吧！ 首先，我们先了解一下W7500S2E的基本情况： W7500S2E系列串口转以太网模块支持数据透传以及AT命令传输数据两种通信方式，同时支持TCP Server、TCP Client和UDP三种工作模式，串口波特率最高可达460,800bps，并提供配套的上位机配置软件，也可通过网页或AT命令等方式轻松配置。 W7500S2E系列串口转以太网模块板载了一颗集成了ARM Cortex内核+全硬件TCP/IP 协议栈的网络单片机，使得网络通信更加快速、稳定、安全。用户只需根据手册中推荐的参考设计原理图，即可快速完成硬件电路的设计，降低开发难度，节省开发时间。 W7500S2E系列串口转以太网模块根据其尺寸和接口不同分为以下型号： 型号 产品图片 特点 W7500S2E-Z1 网口类型：网络变压器 尺寸：44.45x31.75x15.75（mm） 工业级：-40~+85℃ W7500S2E-R1 网口类型：RJ-45 尺寸：44.45x31.75x23.00（mm） 工业级：-40~+85℃ W7500S2E-C1 芯片内含功能完全兼容W7500S2E系列固件 工业级：-40~+85℃ 其他芯片相关信息，请访问W7500网站 https://zh.wizse.com/ 功能特点 W7500S2E系列串口转以太网模块具有以下主要功能特点： 支持数据透传以及AT命令传输数据两种通信方式 支持外接485芯片的收发控制使能 波特率设置范围为300bps至460,800bps之间常用的16组波特率值 支持TCP Server、TCP Client和UDP三种工作模式 高达2048字节的串口发送缓存以及2048字节的网口接收缓存 全硬件以太网TCP/IP协议栈处理器，确保数据通信快速、安全、稳定 灵活的串口数据分包设置，满足用户多样化的分包需求 支持Keep-Alive功能，保证网络链路实时畅通 支持DHCP自动获取IP地址 支持DNS功能，满足用户通过域名实现模块与服务器通讯的需求 支持NetBIOS功能，方便用户通过模块名称轻松访问模块 支持连接密码校验功能，提高通信安全性 支持串口AT命令模式配置、Web网页配置以及上位机工具配置 支持上位机本地固件升级 产品特性 32位ARM MCU LAN 10/100Mbps自适应以太网 串口 3.3V TTL×1：TXD、RXD、CTS、RTS、GND 串口通信参数 波特率：300bps至460,800bps之间常用的16组波特率值 数据位：7、8 停止位：1、2 校验：NONE、ODD、EVEN 流控：None、CTS/RTS 输入电源 W7500S2E-Z1：DC 5.0V W7500S2E-R1：DC 3.3V 尺寸（长×宽×高） W7500S2E-Z1：44.45×31.75×15.75(mm) W7500S2E-R1：44.45×31.75×23.00(mm) 工作温度 W7500S2E-Z1：-40 ~ +85℃ W7500S2E-R1：-40 ~ +85℃ 保存环境 W7500S2E-Z1：-50 ~ +95℃、5 ~ 95% RH W7500S2E-R1：-50 ~ +95℃、5 ~ 95% RH 参数配置方式 W7500S2E系列串口转以太网模块提供了三种常用的参数配置方式供用户选择： AT命令配置，用户可将W7500S2E集成于自己嵌入式产品的主板上，通过AT命令进行参数配置，也可直接通过串口工具使用AT命令配置； Web浏览器配置，用户可在本地或者同一局域网内远程通过Web浏览器进行配置； WIZS2E ConfigTool上位机软件配置，用户可在Windows操作系统的计算机上安装该软件进行配置。 配置工具下载链接：https://zh.wizse.com/
