W7100A

标准8051单片机,全硬件TCP/IP协议栈,8个独立的硬件Socket,32K Tx/Rx缓存,自动协商(全/半双工,10M/100M)


W7100A是W7100的改进,内嵌1T 高速8051内核,代码完全兼容标准的8051,它增加了内存锁定功能,保护程序和数据空间不被读出,减低50%功耗,在此模式下MCU工作,以太网部分停止工作,64K程序flash,256字节数据flash 64K SRAM,2KB BOOT ROM,256B数据FLASH,内置64KB的SRAM,PLL锁相环(11.0592MHz外部时钟),系统主频88MHz,具有2个中断优先级/4个外部中断源/1个WatchDog中断的中断控制器,WatchDog计时器可编程,4组8位IO口,3个计时器/计数器, 1个全双工UART,兼容DoCD调试线,内嵌MAC和PHY,有8个独立硬件Socket ,可混合软件协议栈,32KB TCP/IP数据缓存,自动MDI / MDIX(直通或交叉)网线连接,封装:LQFP(100)和QFN(64)

特点

  • 标准8051单片机-工业级
    -采用流水线架构比一般其他8051快4-5倍
    -2个数据指针加速内存处理进程
    -64KByte Flash, 64Kbyte SRAM, 2Kbyte Boot ROM, 255Byte Data Flash
    -外部11.0592MHz工作时钟以供内部PLL逻辑电路
    -中断控制器:2个优先级/4个外部中断源/1个看门狗中断
    -4个8位I/O端口
    -3个计时器
    -全双工UART
    -可编译看门狗时钟
  • 全硬件TCP/IP协议栈
    -支持TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE协议
    -非可攻击性的硬件网络引擎,以防止类似于洪流,诈骗式及注入式网络攻击
  • 8个独立的硬件Socket
  • 内部32bytes片上缓存以供TCP/IP包处理
  • 集成10BaseT / 100Base-T以太网PHY
  • 支持自动协商 (全/半双工,10M/100M)

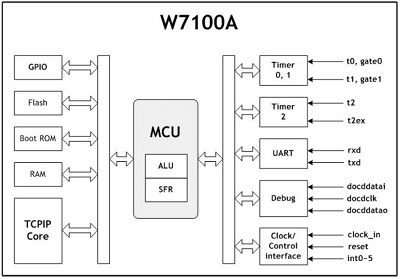

方框图

W7100 Block Diagram
