全硬件TCP/IP协议栈+MAC+PHY,直接/间接并行总线+高速SPI接口,16K Tx/Rx缓存,4路独立Socket,10BaseT/100BaseTX 以太网PHY,工业级
W5100用户手册V1.2.4 1.80 MB
W5100芯片是一款集成全硬件 TCP/IP协议栈的嵌入式以太网控制器,为单片机提供了更加简单、快速、稳定、安全的以太网接入方案。全硬件TCP/IP协议栈是WIZnet的一项专利产品,旨在简化传统的软件TCP/IP协议栈,卸载了MCU用于处理TCP/IP这部分的线程,节约MCU内部ROM等硬件资源,工程师只需进行简单的Socket编程和少量的寄存器操作即可方便地进行嵌入式以太网上层应用开发,减少产品开发周期,降低开发成本。
W5100支持直接并行总线、间接并行总线以及高速SPI接口3种方式与主机进行通信。其内部还集成了以太网数据链路层(MAC)和10Base T/100Base TX 以太网物理层(PHY),支持自动协商(10/100-Based全双工/半双工)。与传统软件协议栈不同,W5100内嵌的4个独立硬件Socket可以进行4路独立通信,该4路Socket的通信效率互不影响,可以通过W5100片上16K字节的收/发缓存灵活定义各个Socket的大小。
应用领域
- 电力行业
- 安防
- 工业领域
- 网络打印机
- 电动车充电桩
- 城市自行车管理系统
特点
- 全硬件TCP/IP协议栈
– 支持TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE协议
– 硬件网络引擎,不受网络攻击 - 主机接口:
– 直接/间接并行总线
– 高速SPI接口(SPI模式 0,3) - 支持4路独立硬件Socket同时通信,通信效率互不影响
- 内部16K字节收发缓存供TCP/IP包处理
- 集成 10BaseT / 100Base-T 以太网 PHY
- 支持自动协商 (全/半双工,10M/100M)
- 支持自动极性转换
- 工作电压3.3V,I/O 5V耐压
- 网络状态指示灯引脚,包括网络速度指示灯(10M/100M),数据收/发活动指示灯,全/半双工状态指示以及PHY连接状态指示灯
- 工业级:-40℃ ~ 85℃
- 80引脚LQFP无铅封装 (10x10mm)

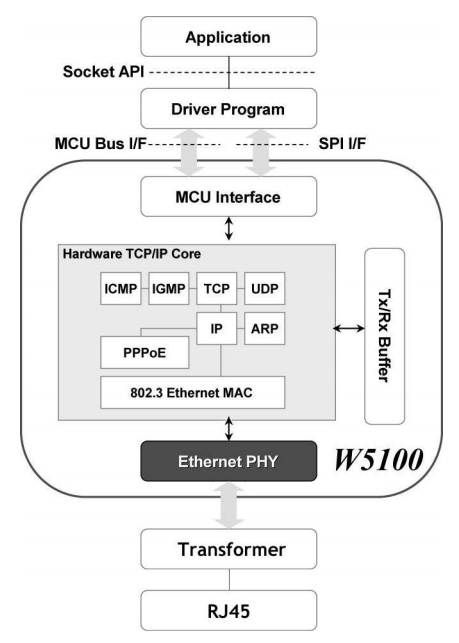

W5100内部结构框图
