全硬件 TCP/IP 协议栈 + MAC + PHY,高速 SPI/并行总线 ,16K Tx/Rx 缓存,4 路独立 Socket,10/100M自适应,自动极性转换,工业级





W5100S 是一款多功能的单芯片网络接口芯片,内部集成全硬件的TCP/IP协议栈,以太网MAC和 10Base-T/100Base-TX以太网控制器。主要应用于高集成、高稳定、高性能和低成本的嵌入式系统中。 使用W5100S,用户MCU可以方便的处理IPv4,TCP,UDP,ICMP,IGMP,ARP,PPPoE等各种TCP/IP协议。W5100S分别拥有8KB的发送缓存和接收缓存,可以最大限度地减少MCU的开销。 主机还可以同时使用W5100S的4个独立的硬件SOCKETs,并基于每个硬件SOCKET开发独立的互联网应用。

W5100S支持SPI接口和并行系统总线接口。 它还提供低功耗/低热量设计,WOL(Wake On LAN),以太网PHY掉电模式等。

W5100S是基于W5100改进的低成本网络接口芯片。W5100使用的任何固件及程序都可以直接在W5100S上使用,无需任何修改。 此外,W5100S采用48引脚LQFP和QFN无铅封装,明显小于W5100的80引脚封装,方便产品小型化。

应用领域

  • 智能电网
  • 金融机具
  • 安防门禁
  • 网关设备
  • 智能家居
  • 智慧家庭

特点

  • 全硬件TCP/IP协议栈
    – 支持TCP, UDP, WOL, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE协议
    – 硬件网络引擎,不受网络攻击
  • 支持SPI 和并行总线接口
    – 高速 SPI接口(MODE 0/3)
    – 系统总线接口(2位地址线和8位数据线)
  • 支持嵌入式操作系统:Linux & RTOS
  • 支持4路独立硬件Socket同时通信,通信效率互不影响
  • 支持SOCKET-less 指令
    – ARP请求
    – PING请求
  • 内部16K字节收发缓存供TCP/IP包处理
  • 支持以太网掉电模式和主时钟选通节能模式
  • 支持基于UDP的网络唤醒(WOL)功能
  • 集成 10BaseT / 100Base-T 以太网 PHY
  • 支持自动协商(全/半双工,10M/100M)
  • 支持Auto-MDIX功能(只在以太网自动协商模式下支持)
  • 网络指示灯 (全/半双工, 链接指示, 10Mb/100Mb指示,传输指示 )
  • 工业级:-40℃ ~ 85℃
  • 工作电压 3.3V,I/O 5V 耐压
  • 48管脚LQFP封装和QFN封装 (无铅,7x7mm, 0.5mm 间距)

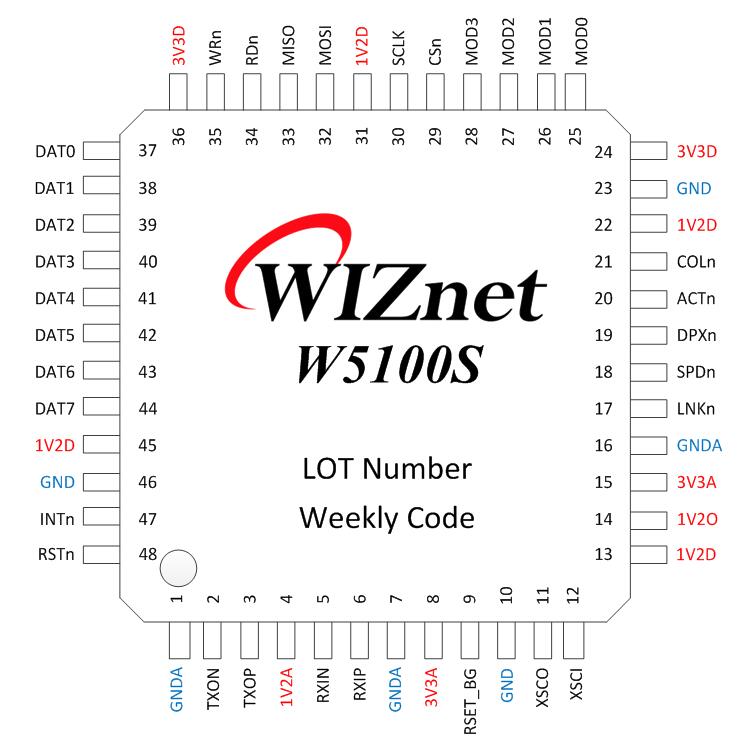

W5100S引脚分布图

W5100S内部结构框图


数据手册

W5100S参考电路
