全硬件 TCP/IP 協議棧 + MAC + PHY，高速 SPI/並行總線 ，16K Tx/Rx 緩存，4 路獨立 Socket，10/100M自適應，自動極性轉換，工業級
W5100S 是一款多功能的單芯片網絡接口芯片，內部集成全硬件的TCP/IP協議棧，以太網MAC和 10Base-T/100Base-TX以太網控制器。主要應用於高集成、高穩定、高性能和低成本的嵌入式系統中。 使用W5100S，用戶MCU可以方便的處理IPv4，TCP，UDP，ICMP，IGMP，ARP，PPPoE等各種TCP/IP協議。W5100S分別擁有8KB的發送緩存和接收緩存，可以最大限度地減少MCU的開銷。 主機還可以同時使用W5100S的4個獨立的硬件SOCKETs，並基於每個硬件SOCKET開發獨立的互聯網應用。
W5100S支持SPI接口和並行系統總線接口。 它還提供低功耗/低熱量設計，WOL（Wake On LAN），以太網PHY掉電模式等。
W5100S是基於W5100改進的低成本網絡接口芯片。W5100使用的任何固件及程序都可以直接在W5100S上使用，無需任何修改。 此外，W5100S採用48引腳LQFP和QFN無鉛封裝，明顯小於W5100的80引腳封裝，方便產品小型化。
應用領域
- 智能電網
- 金融機具
- 安防門禁
- 網關設備
- 智能家居
- 智慧家庭
特點
- 全硬件TCP/IP協議棧
– 支持TCP, UDP, WOL, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE協議
– 硬件網絡引擎，不受網絡攻擊 - 支持SPI 和並行總線接口
– 高速 SPI接口（MODE 0/3）
– 系統總線接口（2位地址線和8位數據線） - 支持嵌入式操作系統：Linux & RTOS
- 支持4路獨立硬件Socket同時通信，通信效率互不影響
- 支持SOCKET-less 指令
– ARP請求
– PING請求 - 內部16K字節收發緩存供TCP/IP包處理
- 支持以太網掉電模式和主時鐘選通節能模式
- 支持基於UDP的網絡喚醒（WOL）功能
- 集成 10BaseT / 100Base-T 以太網 PHY
- 支持自動協商（全/半雙工，10M/100M)
- 支持Auto-MDIX功能（只在以太網自動協商模式下支持）
- 網絡指示燈 (全/半雙工, 鏈接指示, 10Mb/100Mb指示,傳輸指示 )
- 工業級：-40℃ ~ 85℃
- 工作電壓 3.3V，I/O 5V 耐壓
- 48管腳LQFP封裝和QFN封裝 (無鉛，7x7mm, 0.5mm 間距)
W5100S引腳分布圖

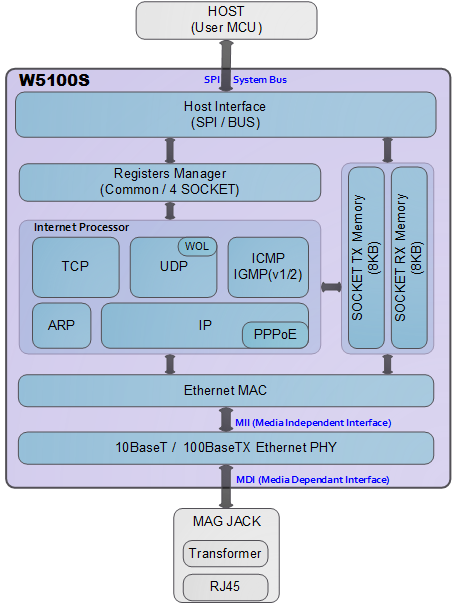

W5100S內部結構框圖
