W5300

全硬件TCP/IP协议栈+MAC+PHY,8/16位数据总线接口+DMA模式,128K Tx/Rx缓存,8路独立Socket,10BaseT/100BaseTX 以太网PHY,工业级


W5300芯片是一款集成全硬件 TCP/IP协议栈的嵌入式以太网控制器,为单片机提供了更加简单、快速、稳定、安全的以太网接入方案。全硬件TCP/IP协议栈是WIZnet的一项专利产品,旨在简化传统的软件TCP/IP协议栈,卸载了MCU用于处理TCP/IP这部分的线程,节约MCU内部ROM等硬件资源,工程师只需进行简单的Socket编程和少量的寄存器操作即可方便地进行嵌入式以太网上层应用开发,减少产品开发周期,降低开发成本。

W5300支持8/16位数据总线接口与主机进行通信,且支持DMA(直接存储器访问)模式,极大提高了W5300的性能,再加上W5300片上128K的收/发缓存,使得W5300性能产生质的提升,最高吞吐率可达80Mbps。W5300内部集成了以太网数据链路层(MAC)和10Base T/100Base TX 以太网物理层(PHY),支持自动协商(10/100-Based全双工/半双工)、自动极性转换,并内嵌8个独立硬件Socket可以进行8路独立通信,该8路Socket的通信效率互不影响。
W5300以其卓越的数据传输性能,正逐步成为高带宽需求方面的主力军。

  • 监控系统
  • 安防
  • 工业领域
  • 工厂和楼宇自动化
  • 家庭网络设备

特点

  • 全硬件TCP/IP协议栈
    – 支持TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE协议
    – 硬件网络引擎,不受网络攻击
  • 主机接口:
    – 8/16位数据总线
    – 支持DMA模式(最高可达80Mbps的吞吐率)
  • 支持嵌入式操作系统:Linux & RTOS
  • 支持8路独立硬件Socket同时通信,通信效率互不影响
  • 内部128K字节收发缓存供TCP/IP包处理
  • 集成 10BaseT / 100Base-T 以太网 PHY
  • 支持自动协商(全/半双工,10M/100M)
  • 支持自动极性转换
  • 网络状态指示灯引脚,包括网络速度指示灯(10M/100M),数据收/发活动指示灯,全/半双工状态指示以及PHY连接状态指示灯
  • 工作电压3.3V,I/O 5V耐压
  • 工业级:-40℃ ~ 85℃
  • 100引脚LQFP无铅封装 (14x14mm)

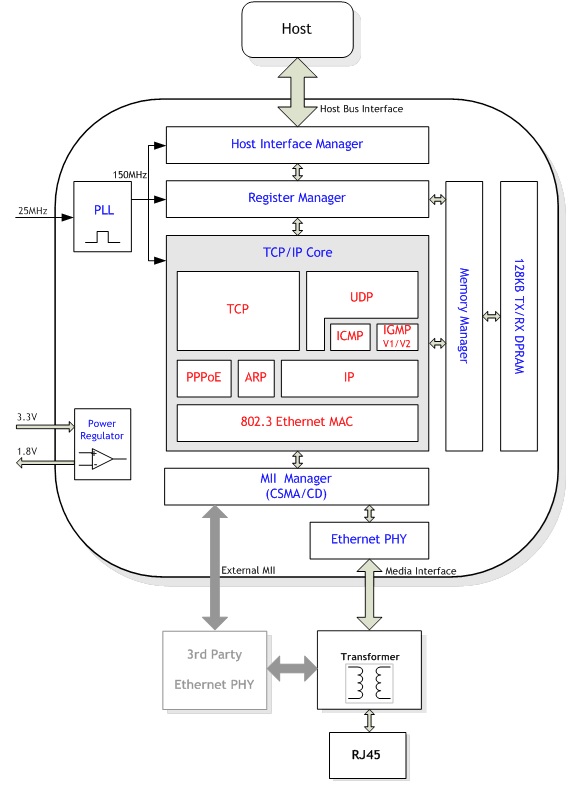

W5300内部结构框图
