WIZ107SR

基于W7100A的串口转以太网模块，带插针串口和RJ-45插口

Icon
WIZ107SR_Datasheet_EN_V1.1 58 downloads 356.03 KB

WIZ107SR是串口设备与以太网之间的网关模块，它能将串口数据转换成以太网数据，反之亦然。通过WIZ107SR提供的接口将串口设备与以太网相连，不仅快速简便，而且缩短了开发周期，从而可以获取更多的利益。
我们同样为WIZ107SR提供了全功能的配置工具。在WIZ107SR处于串口配置模式下，根据自己的需求，你可以使用串口配置命令设置WIZ107SR，或者使用我们提供的配置工具，通过以太网让WIZ107SR更好的植入你们的产品。

特点

  • 基于W7100A的串口转以太网模块
  • 具有插针与RJ-45
  • 串行信号 : TXD, RXD, RTS, CTS, GND (内置RS232收发器)
  • 支持AT命令与配置工具编程
  • 10/100Mbps以太网速率与最大230kbps的串口速率
  • 支持WIZ VSP (Virtual Serial Port)
  • 尺寸 (mm) : 48(L) x 30 (W) x 18 (H)
  • 输入电压 : 3.3V
  • 最大功率 : 250mA
  • 工作温度 :-40~80℃
  • 符合RoHS, SVHC 标准

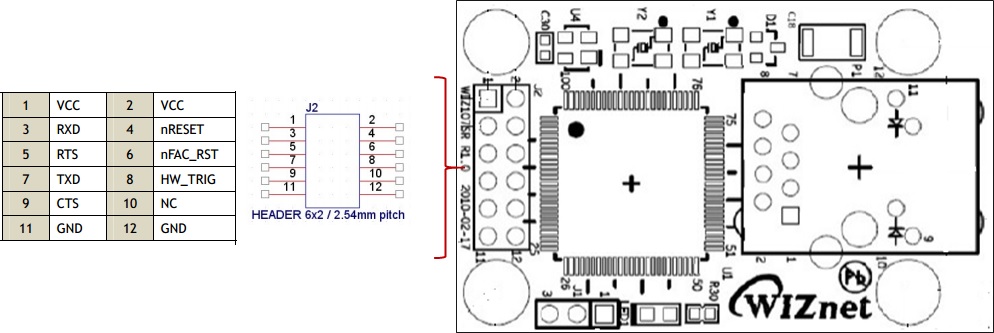

WIZ107SR 引脚分布WIZ107SR Pin Assignment
