WIZ110SR

基于W5100和8051的板类型串口转以太网模块；带DB-9和RJ-45插口

Icon
WIZ110SR用户手册 61 downloads 1.34 MB

WIZ110SR是一个网关模块，可以将RS-232协议转换为TCP/IP协议。通过用RS-232串口连接到现有的设备，WIZ110SR可以通过基于以太网和TCP/IP的网络对设备进行远程测量、管理和控制。换句话说，WIZ110SR是一个协议转换器，把串口设备发来的数据转换成TCP/IP数据类型，转换通过网络接收到的TCP/IP数据为串口数据以发送给设备。

特点

  • 基于W5100 & 8051的串口转以太网模块
  • 挂载DB-9 & RJ-45 模块
  • 串口信号 : TXD, RXD, RTS, CTS, GND, RS-232 内置收发器
  • 支持配置方法：AT命令 & 配置工具程序
  • 10/100Mbps 以太网 & 串口速度Max.230kbps
  • 支持 WIZ VSP (虚拟串口端) 程序
  • 尺寸 (mm) : 75(长) x 50 (宽) x 17 (高)
  • 输入电压 : 3.3V
  • 最大功耗 : 180mA
  • 工作温度 : 0~80℃
  • 兼容RoHS, SVHC

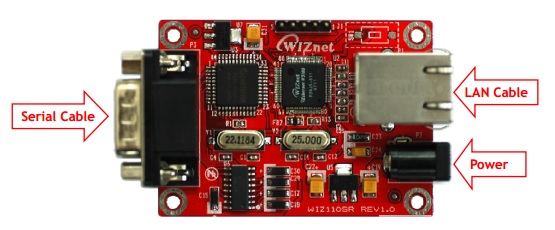

WIZ110SR接口

WIZ110SR Interface

用户手册
Icon
WIZ110SR_UserManualV2.0 23 downloads 1.17 MB
Icon
WIZ110SR用户手册 61 downloads 1.34 MB
Icon
WIZ110SR User Manual v2.1.0 20 downloads 1.52 MB

最新固件
Icon
WIZ110SR Firmware v5.13 14 downloads 19.57 KB
前版固件
Icon
WIZ110SR Old Firmware 14 downloads 320.63 KB

应用手册
Icon
WIZ100SR/ WIZ105SR/ WIZ110SR Programmer’s Guide 48 downloads 74.08 KB

认证报告
Icon
WIZnet产品REACH符合声明 386 downloads 260.20 KB
Icon
WIZnet产品RoHS符合声明 308 downloads 63.43 KB

工具与软件
Icon
WIZ100SR /WIZ105SR /WIZ110SR Config Tool for Windows v3.0.2 103 downloads 3.18 MB
Icon
WIZVSP Program for Windows
Icon
WIZ110SR程序演示 21 downloads 40.56 KB
