WIZ140SR

基于W5300和Cortex-M3的串口转以太网模块，排针插座型，具有4 UART/RS-232C，AT 命令与配置工具，兼容RoHS SVHC，速度达115kbps

Icon
WIZ140SR用户指南 49 downloads 1.17 MB


WIZ140SR是WIZnet 生产的一款串口转以太网模块的产品，可用于直接连接串行设备，能够简单快速地增加网络功能。使用ARM Cortex M3 MCU，内嵌W5300硬件芯片，支持4个串口，静态IP, DHCP，DNS等功能，提供固件定制化，包含配置工具程序，通过使用W5300硬件芯片保证系统稳定性和可靠性。

特点

  • 基于W5300 & Cortex-M3 的串口转以太网模块
  • 排针式类型, 挂载RJ-45
  • 模块串口信号 : TXD, RXD, RTS, CTS, GND 信号 (4 UART/RS-232C)
  • 支持配置方法：AT 命令 & 配置工具程序
  • 10/100Mbps 以太网 & 串口速度Max.115kbps
  • 支持WIZ VSP (虚拟串口端) 程序
  • 尺寸 (mm) : 48.3 x 35.6 x 16.2
  • 输入电压 : 3.3V
  • 最大功耗 : 250mA
  • 工作温度 : 0 ~ 70℃
  • 兼容RoHS, SVHC

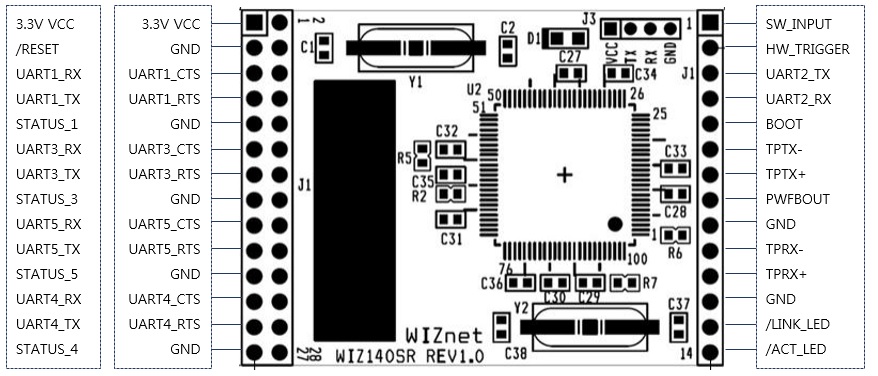

WIZ140SR引脚分配

数据手册
Icon
WIZ140SR用户指南 49 downloads 1.17 MB
Icon
WIZ140SR & WIZ145SR Datasheet v1.00 58 downloads 2.24 MB

认证报告
Icon
WIZnet产品REACH符合声明 385 downloads 260.20 KB
Icon
WIZnet产品RoHS符合声明 306 downloads 63.43 KB

参考电路
Icon
WIZ140SR电路图 25 downloads 24.56 KB

驱动固件
Icon
WIZ140SR实用程序 14 downloads 266.11 KB
Icon
WIZ140SR固件 16 downloads 24.56 KB
Icon
WIZ140SR Firmware v1.6.1 34 downloads 121.82 KB
Icon
WIZ140SR Firmware v1.6.4 39 downloads 25.16 KB

工具与软件
Icon
WIZ140SR WIZ145SR Configuration Tool for Windows v1.7 29 downloads 1,000.83 KB
