WIZ550S2E

W5500 & Cortex-M0,支持AT命令（AT Command）和上位机工具（Configuration tool program）,支持RS-232/RS-485

Icon
WIZ550S2E用户手册V1.1 181 downloads 1.60 MB



WIZ550S2E是一个网关模块，基于以太网芯片W5500和Cortex-M0内核，板载RJ45，排针引脚接口。同时提供W550S2E-RS232 I/F EVB，可以将RS-232协议转换成TCP/协议。模块基于以太网及TCP/IP，通过连接现有设备的RS-232串口，实现设备的远程测量及管理。换言说，WIZ550S2E是一个协议转换器，可以将TCP/IP数据类型通过串口设备传送出去，反之亦然。

特点

  • 基于W5500 & Cortex-M0的串口转以太网模块
  • 板载RJ-45
  • 排针引脚接口
  • 串行型号：TXD, RXD, RTS, CTS, GND
  • 支持配置方式：AT配置命令（AT Command）& 上位机配置工具（Configuration tool program）
  • 上位机配置工具（Configuration tool program）支持Windows，Linux以及MAC OS操作系统
  • 支持通过使用AT配置命令实现数据传输：可以在更改IP地址后无需重配置及重启实现数据传输
  • 接口板支持RS-232和RS422/485
  • 10/100Mbps以太网链路以及最大230kbps串行速率
  • 提供WIZ VSP (虚拟串口)软件
  • 尺寸(mm)：55(L) x 30 (W) x 23.49 (H)

引脚配置

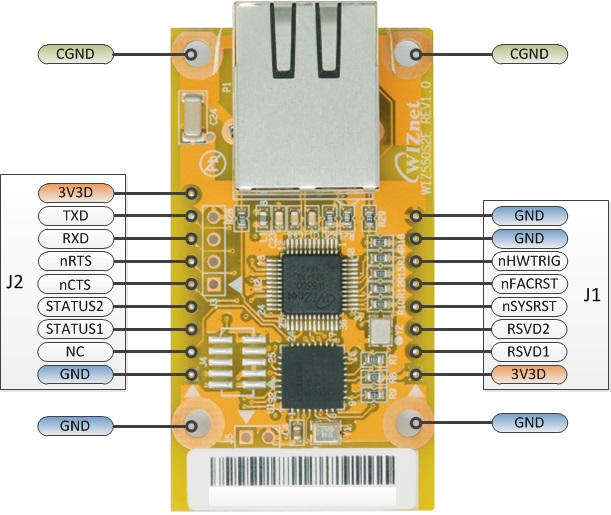

WIZ550S2E Pin Assignment

数据手册
Icon
WIZ550S2E用户手册V1.1 181 downloads 1.60 MB

参考电路
Icon
WIZ550S2E主板原理图 73 downloads 125.38 KB
Icon
WIZ550S2E RS232底板原理图 37 downloads 19.74 KB
Icon
WIZ550S2E RS485底板原理图 41 downloads 21.05 KB

驱动固件
Icon
WIZ550S2E参考代码 55 downloads 1.36 MB
Icon
WIZ550S2E演示实例 42 downloads 92.51 KB

应用手册
Icon
WIZ550S2E用户指南 59 downloads 454.92 KB

认证报告
Icon
WIZnet产品REACH符合声明 385 downloads 260.20 KB
Icon
WIZnet产品RoHS符合声明 306 downloads 63.43 KB

工具与软件
Icon
WIZnet Configuration Tool 42 downloads 17.60 MB

样片和购买
Icon
从WIZnet香港订购


Icon
从代理商订购
